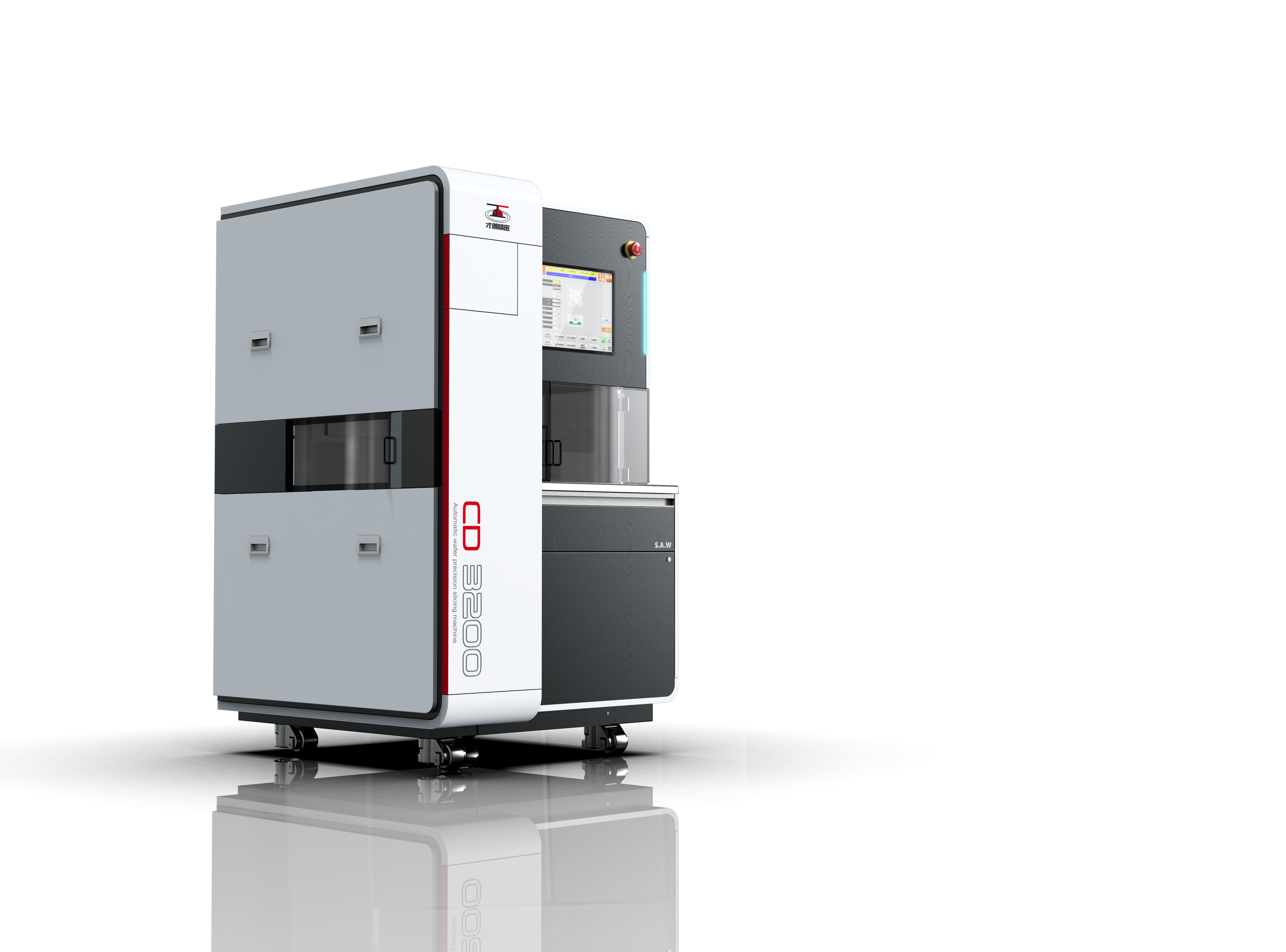

單軸12英寸全自動晶圓劃片機（砂輪）

1、技術等級達到同類世界最高水準。
2、設備所選用的機械、電氣、水路、氣路等元件是成熟、可靠的產品。設備技術先進，設計何理，操作簡單，易于維護和維修。 。
3、本設備采用先進視覺算法，保證定位及糾偏精度達到1um，可有效滿足晶圓劃片對高精度的需求。
4、機械結構和工作界面根據世界流行機器設計。
5、進口C3級滾珠絲桿及雷尼紹光柵尺閉環控制，可達到世界級水平。
6、濟南大理石機身，永不變形。
7、標配：8英寸+12英寸;標配自動影像識別功能 、標配NCS（非接觸測高）功能選配BBD（刀破損檢測）功能 、選配刀痕檢測功能 、選配多工件切割、在線磨刀等。
8、定制化的軟件操作界面，符合客戶操作習慣。
留言咨詢
  • 產品簡介

設備介紹


晶圓劃片機作為半導體芯片后道工序的核心設備之一，用于晶圓的劃片、分割或開槽等微細加工，其切割的質量與效率直接影響到芯片的質量和生產成本。


被設備可用于加工最大邊長為310 mm的方形工作物（特殊選配）。


該設備標準配置了輸出功率為1.8 kW的主軸，還將高扭矩主軸（2.2 kW）作為特殊選配供用戶選擇。


使用2.2 kW主軸，可裝配?58mm切割刀片，能夠?qū)杌螂y加工材料進行切割加工。


設備參數


X軸(切割軸)

切割范圍

≥350mm

工作臺直線度

0.002mm/305mm

Y(進給軸)

切割范圍

≥305mm

分辨率

0.0001mm

定位精度

0.001mm/5mm

0.003mm/305mm

工作臺直線度

0.002mm/305mm

Z軸

有效行程

35mm

進給最小分辨率

0.0001mm

重復精度

0.001mm

使用最大刀盤直徑

59mm(2時硬刀)

T軸(旋轉軸)

額定轉矩

20N.M

轉速

120rpm

分辨率

0.0001°

空氣主軸

轉數范圍

6000-60000rpm

主軸功率

1.8KW(2.4KW可選)

其他規格

電源

220V/50HZ

用電量

0.9KW(切割中）

0.3KW(待機中)

壓縮空氣

0.5-0.8MPa

切割耗氣量

220L/min

切割水

壓力:220L/min

耗水量:1.5L/min(在0.3MPa下測量)

排風量

5.0m3/ min

設備尺寸

1070×1150×1800mm

設備重量

≤1.2T
