產品介紹：

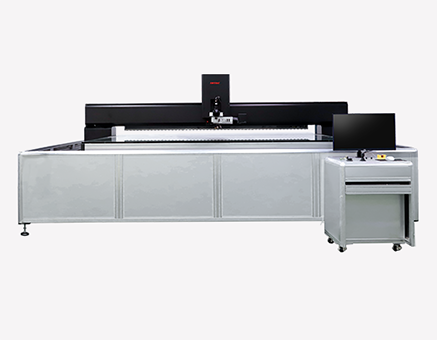

該光學顯微鏡檢查設備主要應用于LCD、PDP、PCB等相關光電產業，為其研發、品質管控與不良分析提供必需的檢測設備。可對應觀察OLB壓接粒子分布、液晶LCD面板Pattern異物/劃傷等不良，以及導電粒子粒徑測量等功能。
該產品的測量軟件高度集成了測量、缺陷分析，多軸運動速度控制，以及光學系統調節功能(光源調節、倍率調節、焦距自動調節等功能)，與同行業軟件相比具有高度集成、自動控制、人性化操作等方面的優勢。
特色：
1、采用Nikon或者Olympus高解析度光學系統。
2、強大的點、線、弧量測功能。
3、清晰逼真的觀測效果。
4、龍門式結構設計。
5、花崗巖基座平臺。
6、可依據客戶要求設計。
技術參數：
| 工作臺尺寸 | 2800*1900 |
| 玻璃臺尺寸 | 2600*1700 |
| 運動行程 | X:2500 Y:1600（電動） |
| 調焦行程 | Z軸100mm（電動） |
| 主顯微鏡系統（Nikon or Olympus） | 三目頭 目鏡：10倍 物鏡：2.5X、5X（BD）、10X（BD）、20X（BD）、50X（BD）觀察模式：反射，透射，偏光，明場，暗場，DIC 5孔電動物鏡轉換鏡 |
| 側顯系統 | 單筒鏡頭：美國NAVITAR無窮遠同軸光鏡頭 變倍范圍：0.7X-4.5X 金相物鏡：三豐APO長工作距離金相物鏡（選配） 倍率：10X 工作距離：33.5mm（加裝金相物鏡后） 景深：3.5um Min Focus Step: 0.3um 激光安全防撞 |
| 示值誤差（視場內）mm | 視場外精度X.Y小于等于（3+L/200）um，Z小于等于（5+L/200）um |
| 照明系統 | 鹵素?zé)舯砻婀饧拜喞?/td> |
| 操作臺 | 定制型操作臺 功能： 啟動/急停/搖桿操作/速度調整/電腦開關/破真空/倍率切換/三軸微調/電動偏光/電動DIC |
| 驅動系統 | X/Y龍門直線電機雙驅，Z軸伺服電機驅動 |
| 工業相機 | 傳感器類型： CMOS，全局快門 傳感器型號： IMX264 像元尺寸： 3.45 μm × 3.45 μm 靶面尺寸： 2/3” 分辨率： 2448 × 2048 幀率：23.27 fps 動態范圍： 72 dB 信噪比： 40.2 dB 黑白/彩色： 彩色 |
外形尺寸 長X寬X高 | 4500*2500*1500 |
| 儀器重量（KG） | 8300 |
| 玻璃臺承重 | 20KG |
| 儀器電源 | 220V(AC) 50HZ ,125W |
| Passline（mm） | 950 |
| 測量軟體 | 完整的畫面實時二維量測 自動保存圖片 錄像功能 實時坐標定位 指定的Folder和Server上保存Image 支持多款控制器 支持多款工業相機 圖像掃描拼接 |
