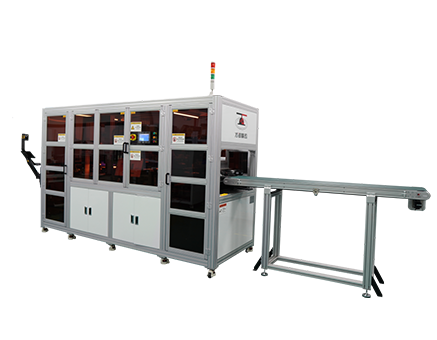

產品介紹
用于GaN, GaAs LED等化合物硅基晶圓的外觀檢測。
設備可以檢測的缺陷包括:電極脫落、電極臟污、針痕偏、金屬殘留、背鍍不良、發光區臟污、崩角、雙晶、擴展條斷、刮傷、圈狀外延缺陷、ESD爆點、電極刮傷、電極黑點異常等。
產品參數:
項目 | 指標參數 | |
LED chip size | LED chip size | 1*2mil~100*100mil |
光學配置 | 檢測相機 | 25M 相機 |
光源 | 同軸正向光:紅光/藍光/綠光/白光 四色光 | |
光學分辨率 | 1.5um | |
Chuck 盤直徑尺寸 | 寸子母環外徑 18.5cm | |
Chuck 盤及背光均勻性 | 采用玻璃載臺;背光亮度提亮,同時保證邊緣和 | |
兼容 6 寸片檢測 | 可兼容,只需更換 chuck 盤,手臂夾爪 | |
預留數據線接口 | 用于后續對接 MES 系統 | |
軟體功能 | (1)自動臺檔(2)破片掃描(3)自動對焦 |
