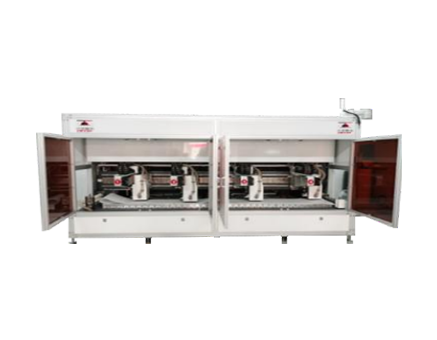

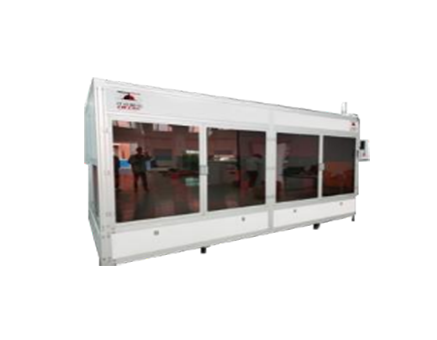

高速激光模切機是公司軟板切割產線系列化產品，解決PCB、FPCB大規格覆膜軟板的切割難點和痛點。并根據客戶生產現場實際需要，提供個性化解決方案。
紫外激光切割設備可以應用在撓性板生產中的多個領域，包括FPC外型切割，輪廓切割，鉆孔，覆蓋膜開窗口，軟硬結合板揭蓋和修邊，手機殼切割，PCB外形切割等等。
本設備旨在解決大規格覆膜軟板加工困難的問題，提升切割效率、提高切割的精度、提高一致性等，可實現覆膜軟板的高效精密切割。
設備基本參數
型號 | CD-PSUV30-4-01 |
| 最大加工幅面 | 3000mmx300mm |
| 加工綜合精度 | 0.1*(L/1000mm) |
| 單頭平均切割效率 | 4m-11m/min(視材料) |
| 重復精度 | X/Y:±1um |
| 定位精度 | X/Y:±3um |
| 拼接精度 | ≤0.03mm |
| 產品線寬線距 | ≥0.3mm |
| 設備尺寸(長x寬x高) | 5000x2800x2300 |
| 設備重量 | 13.5T |
| 脈沖寬度 | 15ps |
| 整機耗電 | 40kw/380V50-60HZ |
| 振鏡數量 | 4 |
| CCD定位精度 | ±5um |
| 激光功率 | 60w |
| 激光波長 | 355nm |
| 振鏡掃描范圍 | 50-120mm（定制） |
| 壓縮空氣 | ≥0.6MPa |
| 激光冷卻方式 | 恒溫冷水機 |
| 環境溫度 | 25℃±2℃ |
