產品介紹

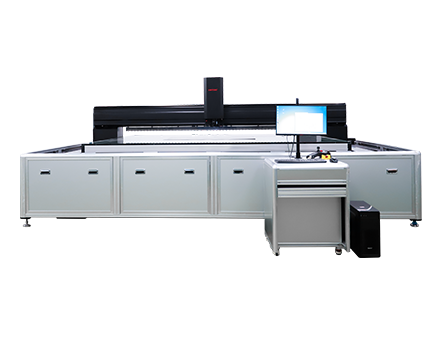

大型端寸量測儀,是大行程全自動通用型的光學影像測量儀,針對各種工件尺寸實現快速準確的測量。 目前針對液晶面板、大型鈑金件、PCB板、TFT 、沖壓件、菲林片等大行程工件的尺寸管控,做了特定開發,結合了行業內先進的檢測技術和長期經驗,匯集公司的多項研發專利,配以優異的軟硬件,實現快速、專業的工件尺寸檢測。
產品參數:
X/Y量測精度 | (4+L/150)UM |
(X/Y/Z)量測行程(MM) | 2900MM*1800MM*150MM |
載物臺 | 光學玻璃3000MM*2255MM*19MM |
機臺承重量 | 30 KG |
全機尺寸(MM) | 4360MM*2900MM*1850MM |
結構 | 龍門雙驅 |
減振機構 | 六個主動式氣浮減振器,VC-B級 |
電機 | XY有磁直線電機Z軸伺服電機 |
量測系統 | 專業二維量測軟件INSPECT |
電源供給 | 220V+10%50/60HZ |
燈源 | 上燈:五環八區 四十相燈下燈:LED |
X/Y/Z軸調節 | 手柄搖桿、鍵盤、鼠標 |
