產品介紹

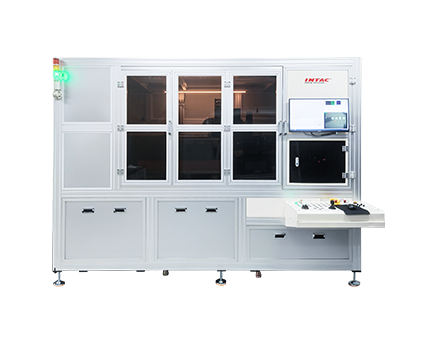

鐳射修復顯微鏡，應用于切割、修整、校正、 給半導體電路做標記 / 薄膜 ( 絕緣膜 ) 清潔與加工、液晶彩色濾光器的修復 ( 校正錯誤 ) ；還可用作光學觀察剖面圖以 便探頭分析半導體故障。
晶體硅的內部觀察、紅外光譜特征分析等。
緊湊輕量型的鐳射顯微鏡，是相機觀察專用型，適于檢測液晶面板、金屬表面、半導體、樹脂等。
鐳射規格參數
激光 | 振蕩波長（nm) | 1064 | 532 |
最大輸出能量 | 5 | 4 | |
最大峰值功率（MW) | 0.7 | 0.6 | |
脈沖寬度（納秒） | 8-6 | ||
反復振蕩頻率（Hz） | [HSL-40001I 1~6Hz | ||
角型鐵縫 | 電動XY /最大3毫米 | ||
輸出變量（%) | 0-100%（512段階） | ||
最小加工直徑（使用100倍鏡頭時） (μm) | 2 | 1 | |
最大工作直徑（使用10倍鏡頭時)(μm) | 300 | ||
控制箱 | 功能 | 波長切換/重復頻率設置/拍攝數量設置/滾輪式可變輸出機構/游戲桿式縫算可變機構/衰 | |
電源 | 接口 | RS-232C | |
電壓 | AC100V單相(接地） 7.5 A | ||
外部 | 激光頭（MM） | 120(W）×335（H)x148(D) | |
控制盒（毫米） | 230(W）x105（H)×185(D) | ||
激光電源(MM) | 350W×145(H) x4.20(D) | ||
冷水機組 | 350(W)×173(H) ×356(D) | ||
照明光源 | 76(W)×120(H)×235(D) | ||
電纜長度 | 激光頭電纜、控制陌電纜、空冷冷卻軟管（它附屬于HSL-40001I系列)、水冷冷卻管（它附屬于HSL-500011I系列）、交流電纜：角3m（(除3米以外的選項可選) | ||
冷卻器控制電纜（它附屬于HSL-5000系列）：1m、導光線：2.7m | |||
平臺參數
項目 | 內容 |
平臺參數 | 1.行程：X-400*Y-300*Z-150mmX-500*y-400*Z-150mm |
